AIR HANDLING UNIT
공기조화기

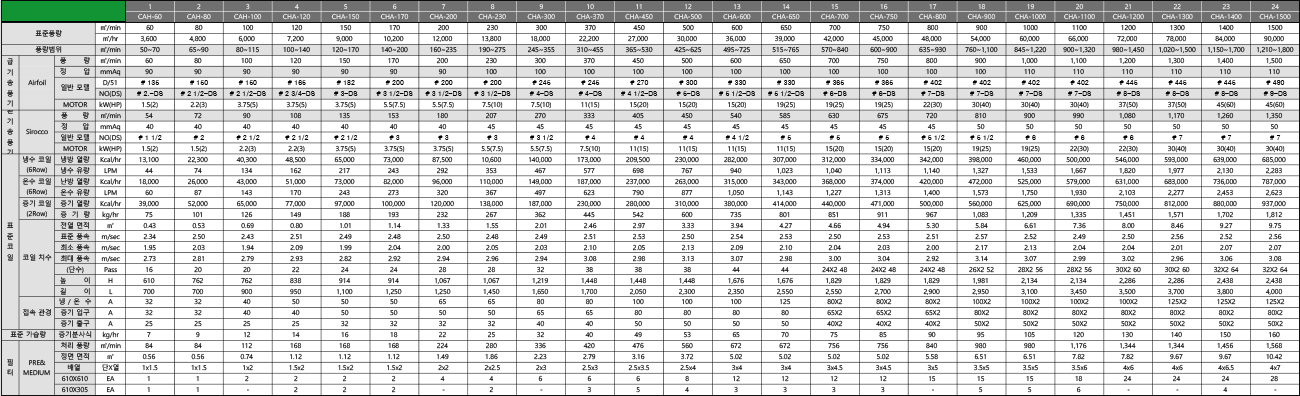

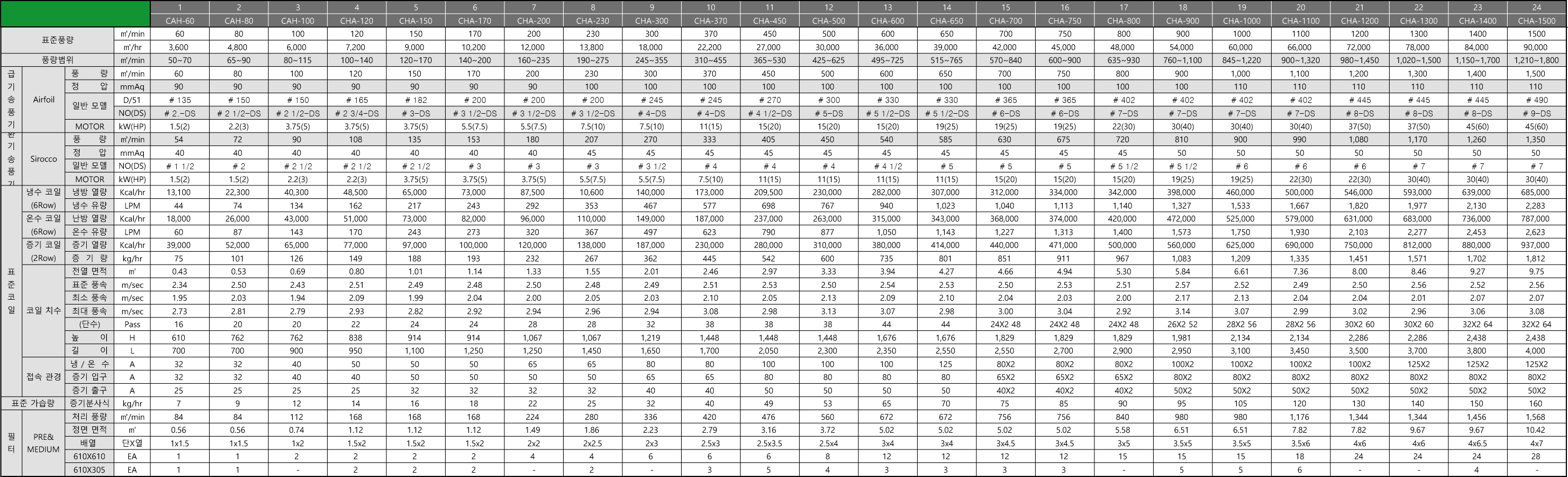

표준사양서
NOTES
설계 기준 및 참고사항
표준 풍량 이외의 사양은 당사 기술 영업팀으로 문의바랍니다.
본 표준 사양서는 코일 통과 풍속 2.5 ~ 3.0m/sec 기준으로 설계함.
냉온수 코일 일때의 설계 조건
- 냉수 코일 입구 공기 건구 온도 : 28.5℃ DB, 습구 온도 : 22.1℃ WB
- 냉수 입구 수온 : 7℃ , 출구 수온 : 12℃
- 온수 코일 입구 공기 건구 온도 : 11℃ DB
- 온수 입구 수온 : 60℃ , 출구 수온 : 55℃
증기 코일 일 때의 설계 조건
- 증기 코일 입구 공기 건구 온도 : 11℃ DB
- 증기 압력 : 2.0Kg/㎠
가습기 증기 압력 : 0.35Kg/㎠
규격 및 사양은 제품 개선을 위해 사전 예고없이 변경될 수 있습니다
