AIR HANDLING UNIT
공기조화기
외형 치수 및 기종
모델명 표기 범례
C
대성공조이엔씨
Daesung Air Engineering Co.,LTD
AH(N,R)
공조기 형식
Air Handling Unit
60
표준풍량
CMM
STANDARD DIMENSION

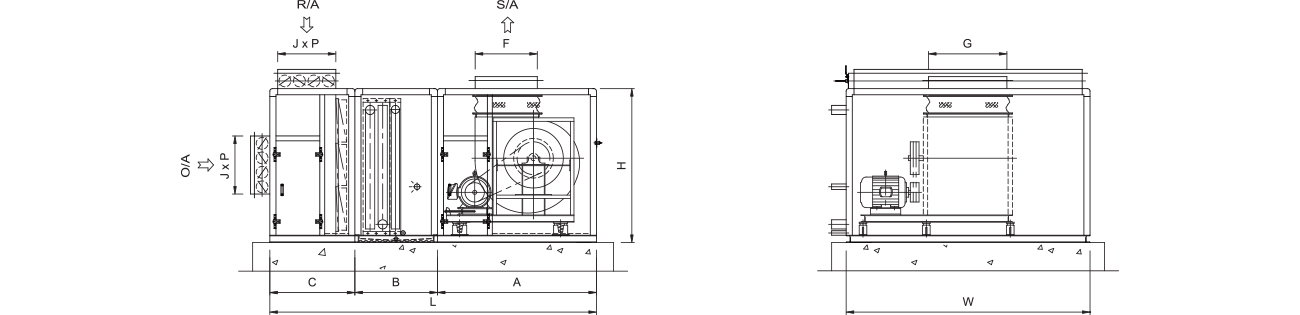

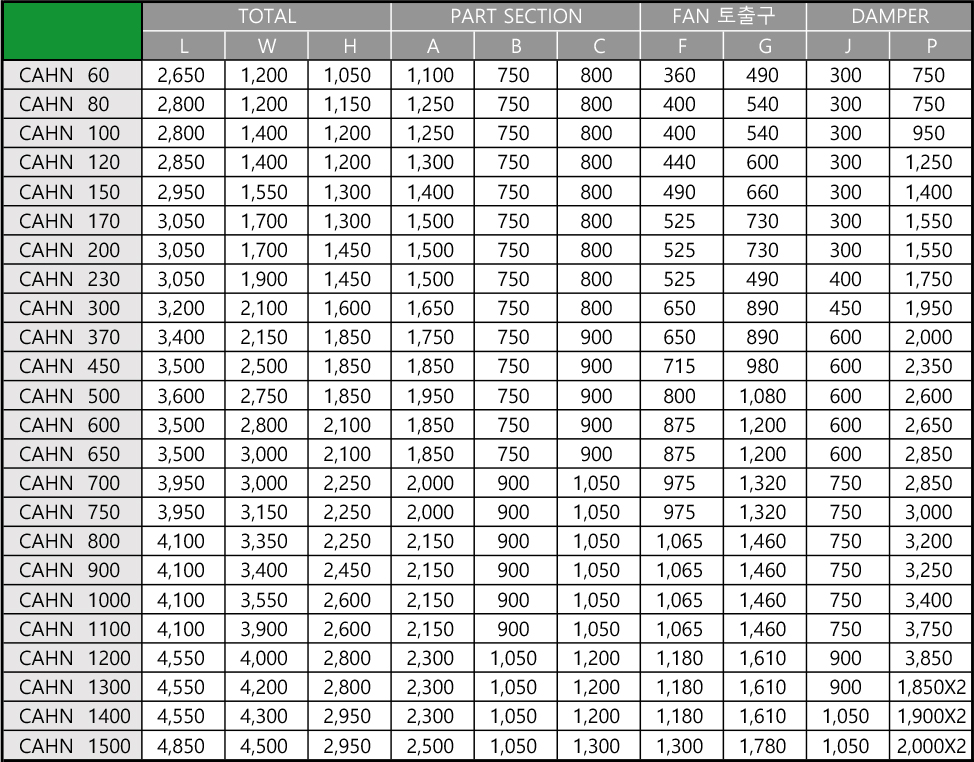

수평형(Return Fan 분리형) 모터 내장형 표준사양
OUTLINE DRAWING
DIMENSION TABLE
STANDARD DIMENSION

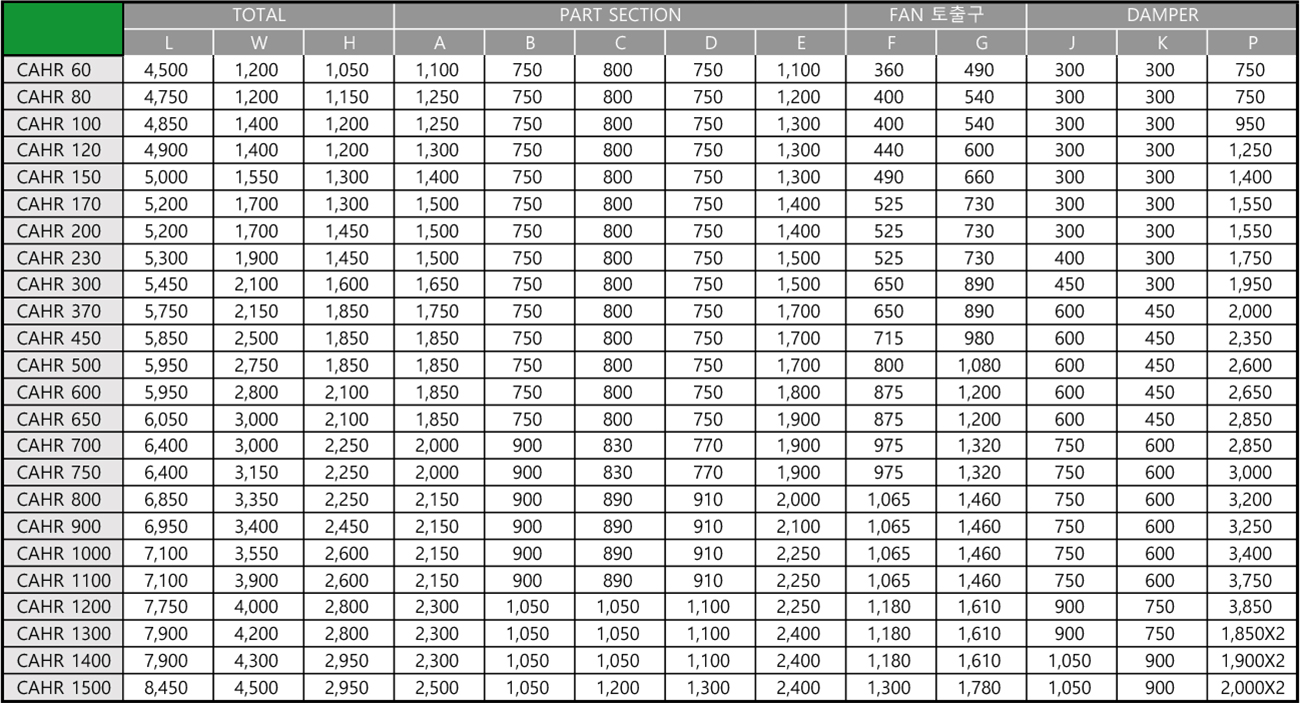

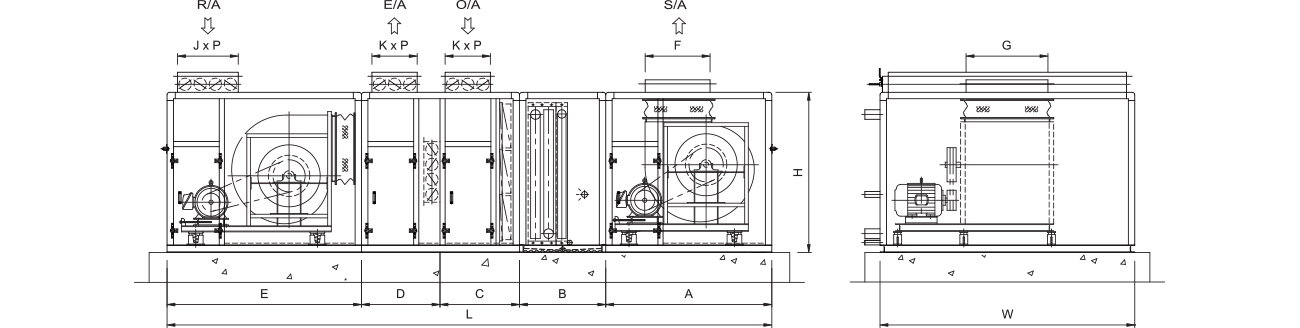

수평형(Return Fan 내장형) 모터 내장형 표준사양
OUTLINE DRAWING
DIMENSION TABLE
STANDARD DIMENSION

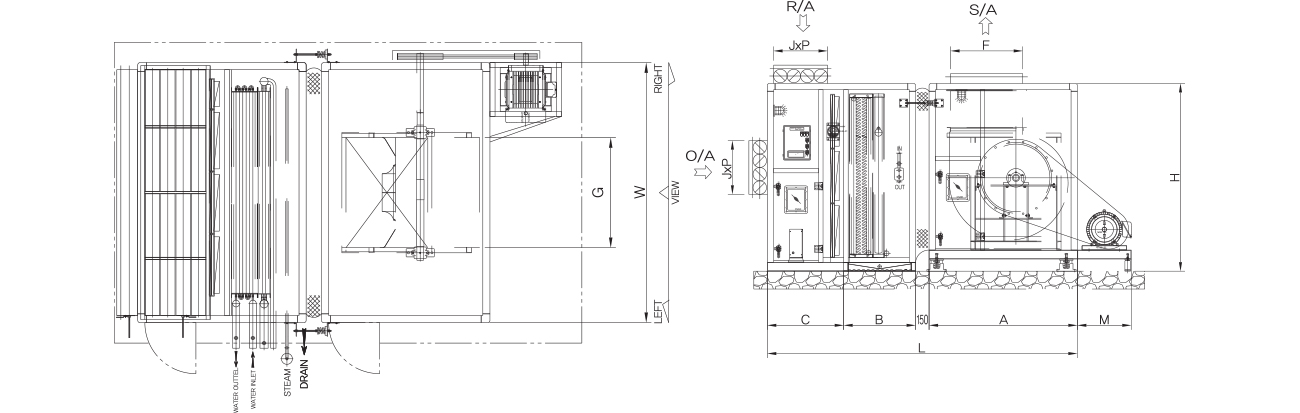

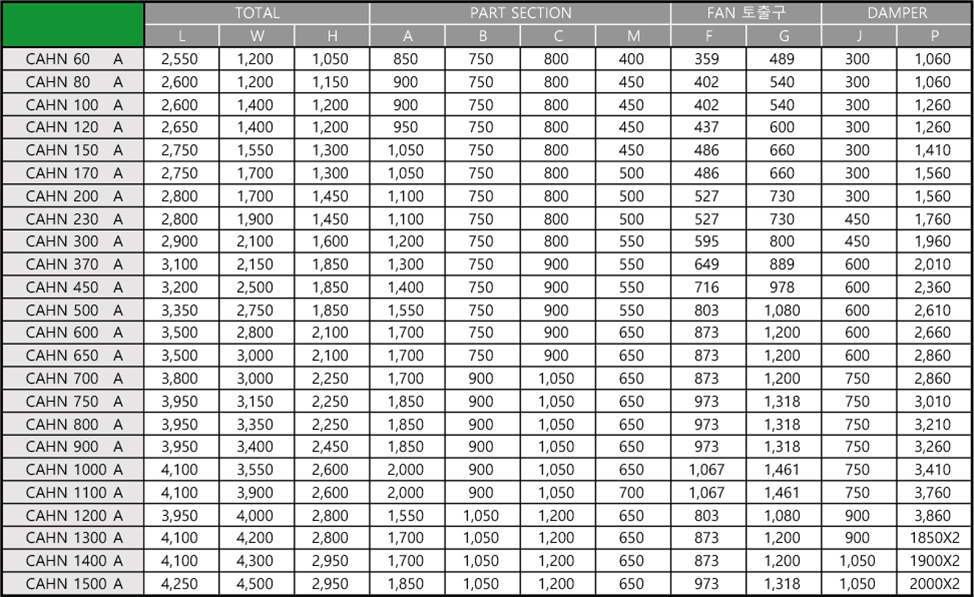

수평형(Return Fan 분리형) 모터 외장형 표준사양
OUTLINE DRAWING
DIMENSION TABLE
STANDARD DIMENSION

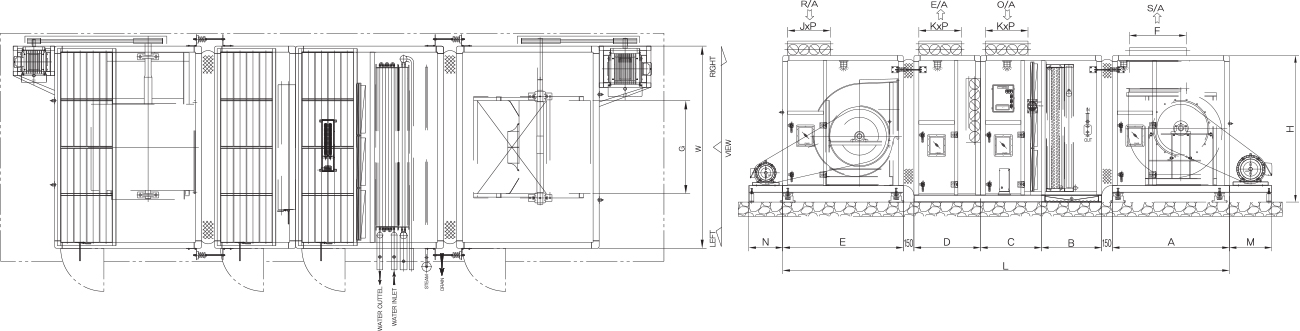

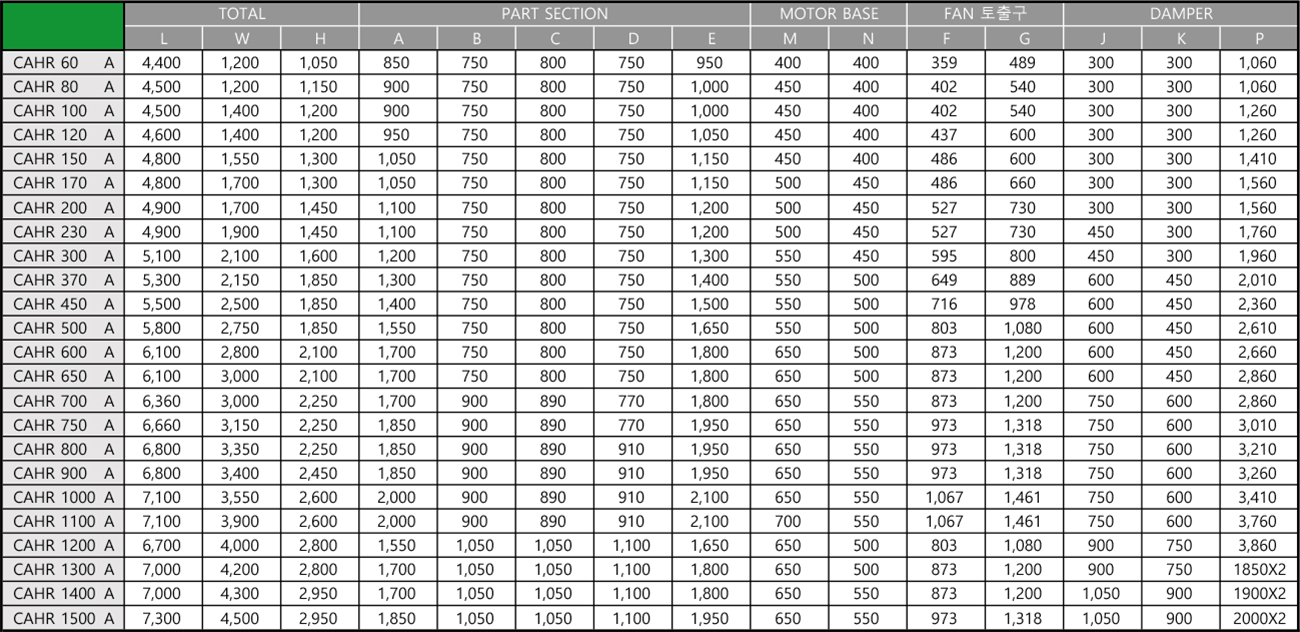

수평형(Return Fan 일체형) 모터 외장형 표준사양
OUTLINE DRAWING
DIMENSION TABLE
STANDARD DIMENSION

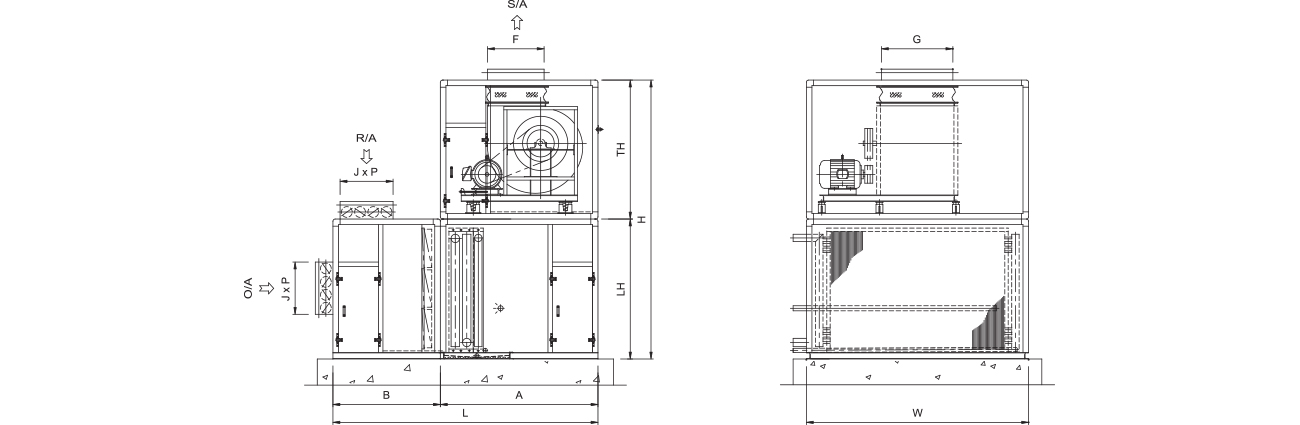

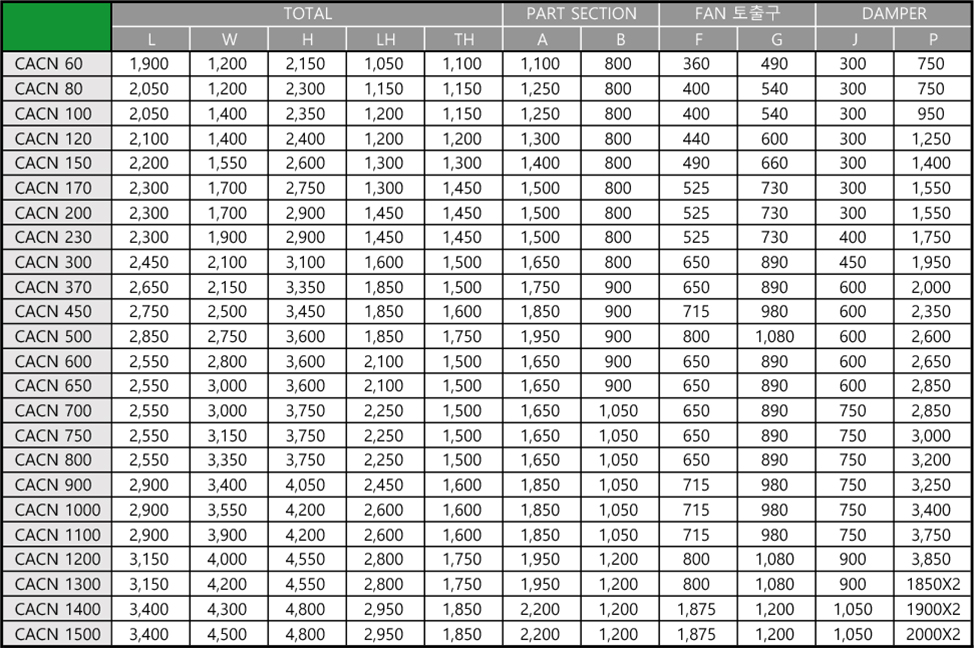

복합형(Return Fan 분리형) 표준사양
OUTLINE DRAWING
DIMENSION TABLE
STANDARD DIMENSION

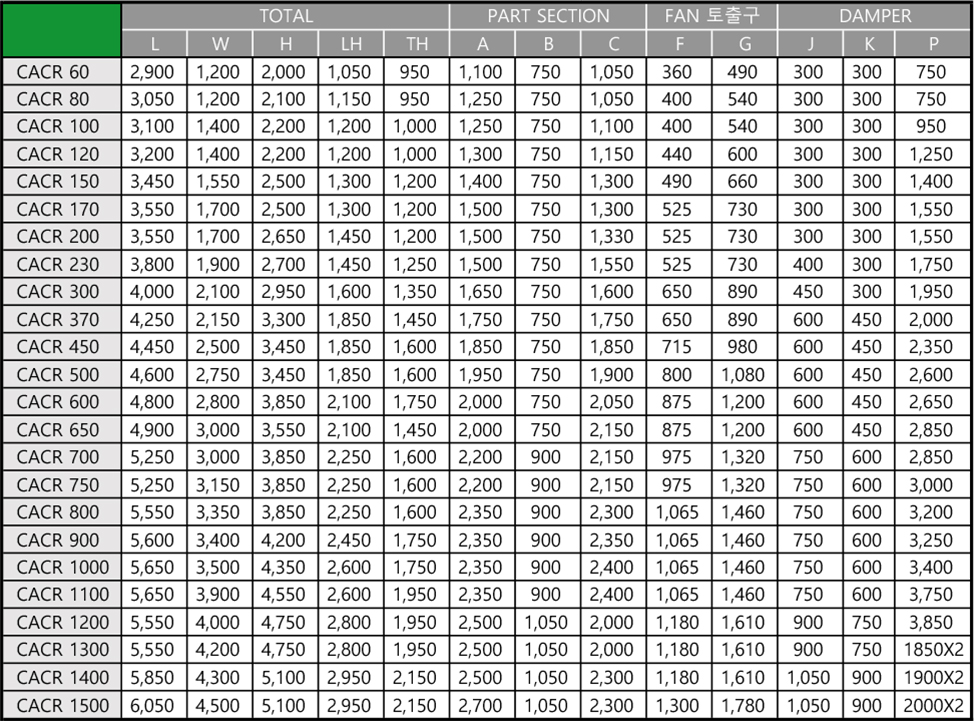

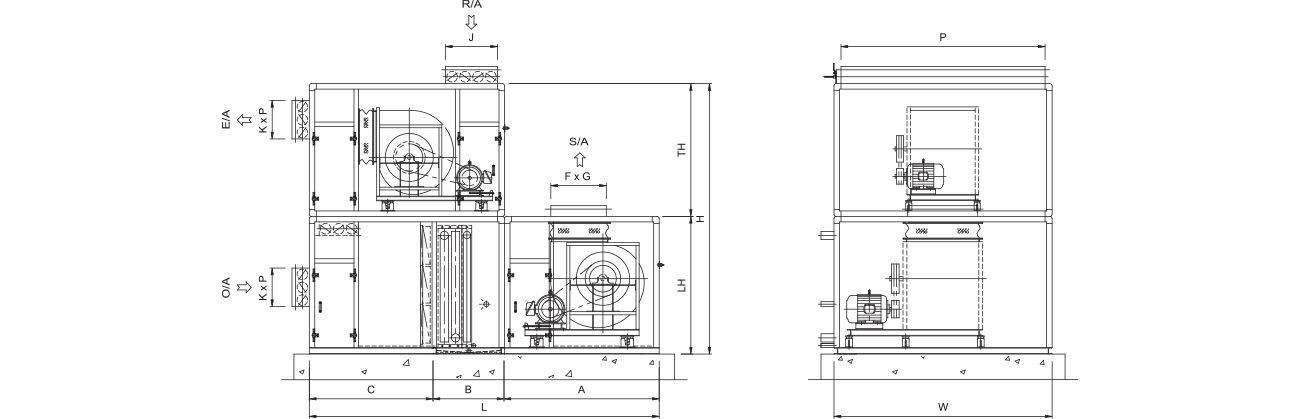

복합형(Return Fan 내장형) 표준사양
OUTLINE DRAWING
DIMENSION TABLE
STANDARD DIMENSION

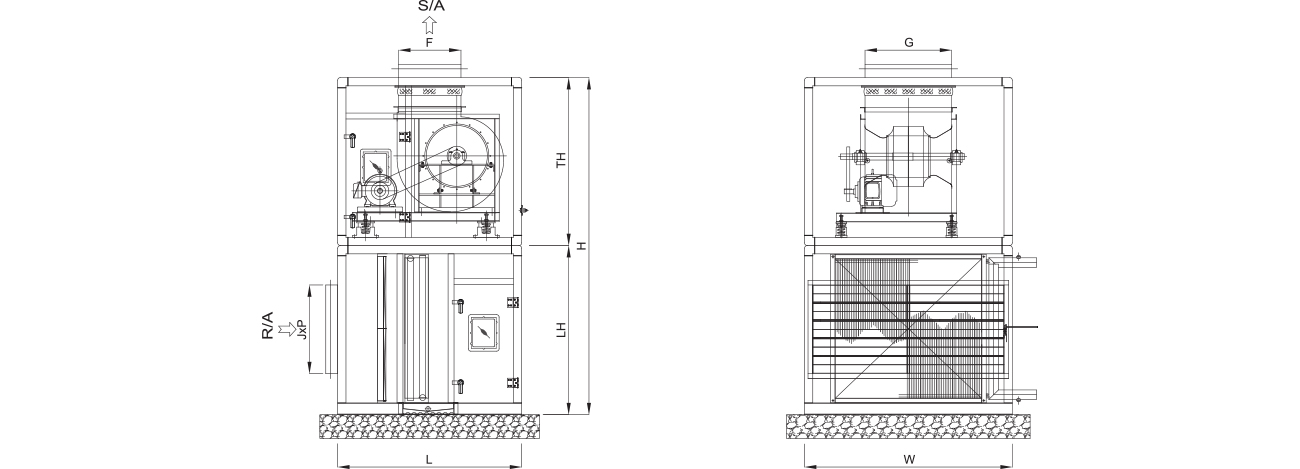

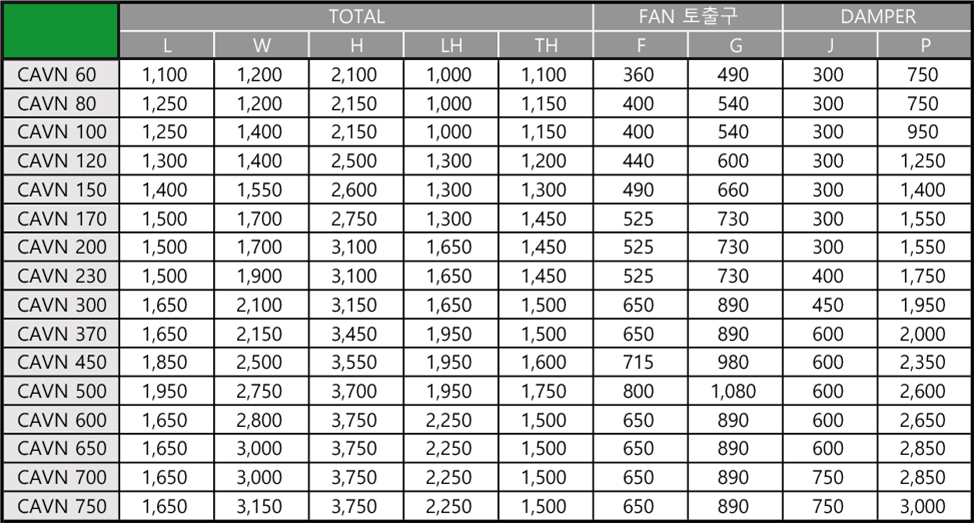

수직형(Return Fan 분리형) 표준사양
OUTLINE DRAWING
DIMENSION TABLE
STANDARD DIMENSION

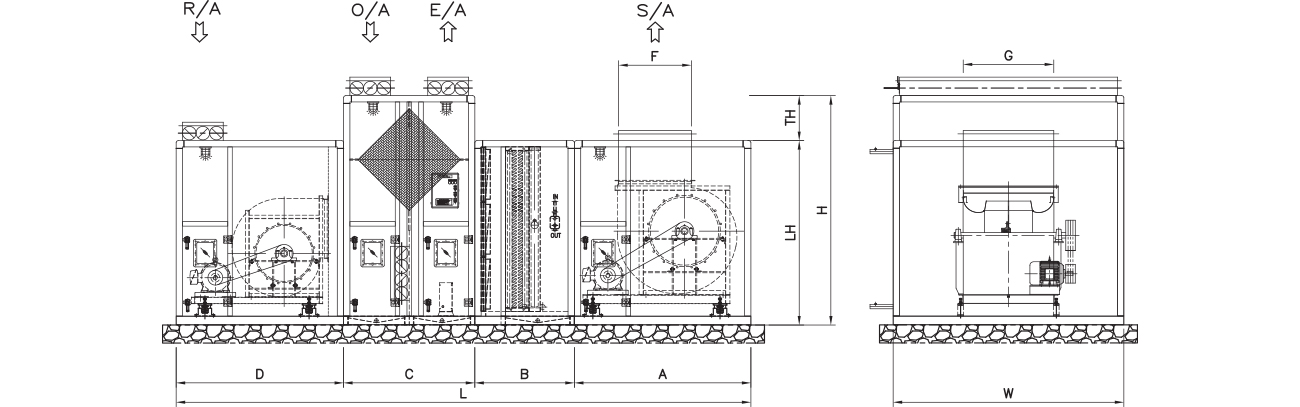

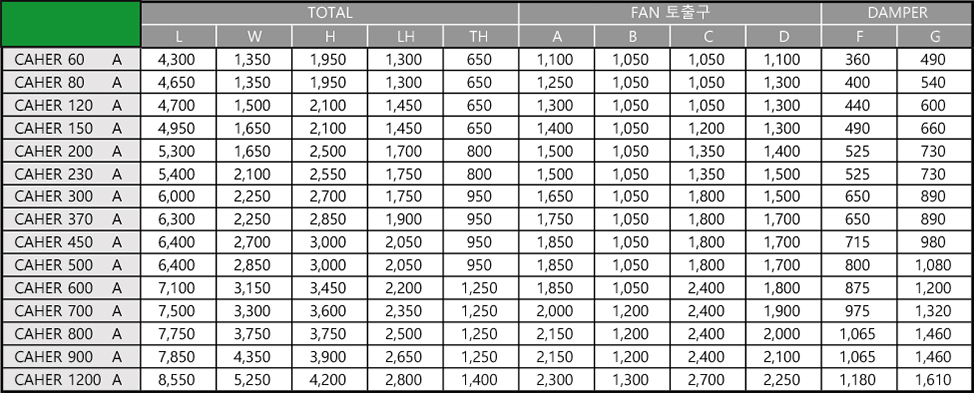

에너지 절약형(판형 열교환기, Return Fan 내장형) 모터 내장형 표준사양
OUTLINE DRAWING
DIMENSION TABLE
